Шипорізне пристосування для шипового з'єднання "ластівчин хвіст" 300 мм (СМТ)

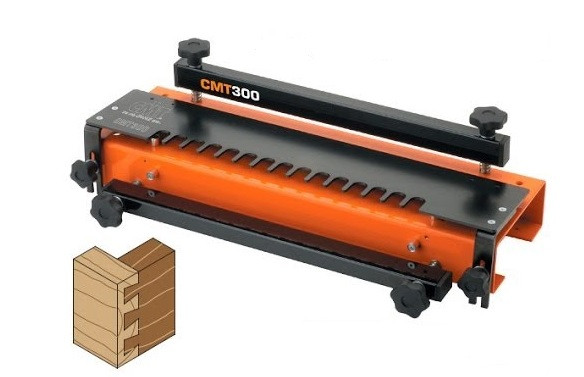

Універсальне шипорізне пристосування СМТ300.

Шипове з'єднання ластівчин хвіст є показником майстерної роботи, проте багато столярів

не використовують його через його складність. Шипорізне пристосування СМТ300 — чудове рішення для

точного та швидкого виготовлення справжнього з'єднання ластівчин хвіст або іншого шипового з'єднання.

З прецизійними шаблонами та фіксаторами робота стає елементарною: просто притисніть заготівки

до попередньо встановлених стопорів, встановіть необхідний виліт фрези та можна розпочинати фрезерування.

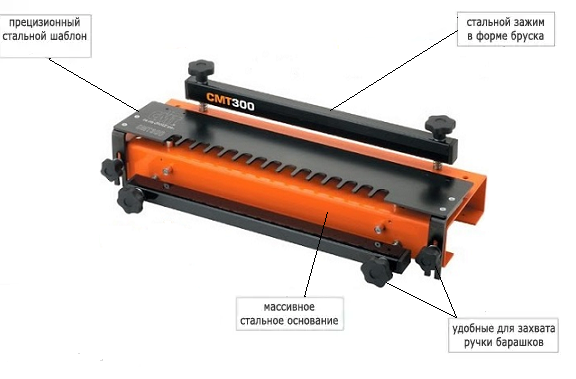

Це шипорізне пристосування повністю виготовлене зі сталі: корпус, шаблони та затискач — все зроблено

для ідеального закріплення, що запобігає перекосу або зсуву, оброблюваних одночасно деталей.

Для виконання цього завдання СМТ (Італія) пропонує використовувати шипорізне пристосування

СМТ300, що забезпечує точність і швидкість виготовлення шипового з'єднання "ластівчин хвіст".

Призначення:

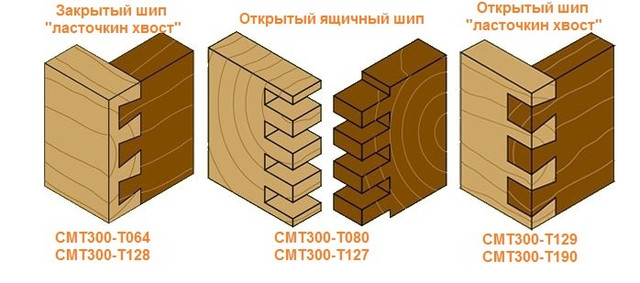

Пристосування для фрезерування шипів СМТ300 призначене для створення кількох типів шипових

з'єднань — глухих і відкритих шипів "ластівчин хвіст", відкритих ящикових шипів — з різними

параметрами за шириною та глибиною шипання (для кожного виду з'єднання потрібен свій шаблон і фрези).

Максимальна ширина заготовки = 305 мм, товщина заготівки від 11 до 25 мм.

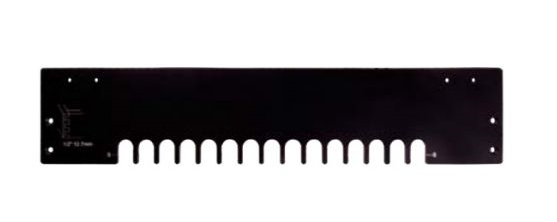

СМТ300 комплектується шаблоном для глухе з'єднання "ластівчин хвіст"

Відповідним копіювальним кільцем  15,8 х 4 мм, які дають змогу працювати з максимальною

завширшки заготівки 305 мм за товщини від 11 до 25 мм.

З комплектним шаблоном використовуються фрези* для фрезерування шипа "ластівчин хвіст":

D = 12,7 x 12,7 мм

* можна придбати додатково, у вартість базового комплекту не входять.

Якщо відстань між кріпильними отворами для встановлення копіювального кільця на використовуваному фрезері

відрізняється від 50 мм, то додатково може знадобитися універсальна базова підошва СМТ300-SB1*,

, яка монтується на будь-який ручний фрезер і передбачає встановлення копіювального кільця:

* можна придбати додатково, у вартість базового комплекту не входять

Додатково до пристосування СМТ300 можуть бути придбані шаблони,  копіювальні кільця та фрези

для фрезерування іншого розміру глуватого шипа "ластівчин хвіст", відкритих прямих ящикових шипів двох

типорозмірів і наскрізних шипів "ластівчин хвіст" двох типорозмірів:

Порядок роботи за допомогою шипорізного пристосування СМТ300:

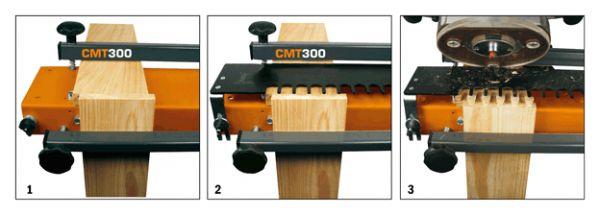

1. Встановлення та притискач заготівок.     2. Встановлення та фіксація шаблону.    3. Фрезерування пазів.


Стандартна комплектація СМТ300:

- базове пристосування для з'єднання ластівчин хвіст;

- шаблон для глуватого з'єднання "ластівчин хвіст" СМТ300-Т128;

- напрямне копіювальне кільце 899.005.00.
