Система гравіювання за шаблонами 3D RCS
12 150 ₴
- Під замовлення
- Код: RCS комплект 3D

Система гравіювання за шаблонами 3D RCS.
Перетворіть свій ручний фрезер на чудовий фрезерно-гравіювальний верстат. Це швидко,
легко, і захоплює своєю простотою.
Хто сказав, що складна об'ємна різь для дерева до снаги тільки майстру-червоно-деревника або дорогій
ЧПУ обладнанню? Завдяки запатентованій 3D Фрезерно-Гравіровальній системі, за допомогою ручного
фрезера можна за лічені хвилини прикрасити свій виріб прекрасною художньою різзю, використовуючи будь-який
з проєктів, показаних на малюнках. Можна використовувати один або кілька таких проєктів, щоб прикрасити двері,
фасади меблів, спинки ліжок, будь-які меблі або майже будь-яку плоску дерев'яну поверхню. Як це

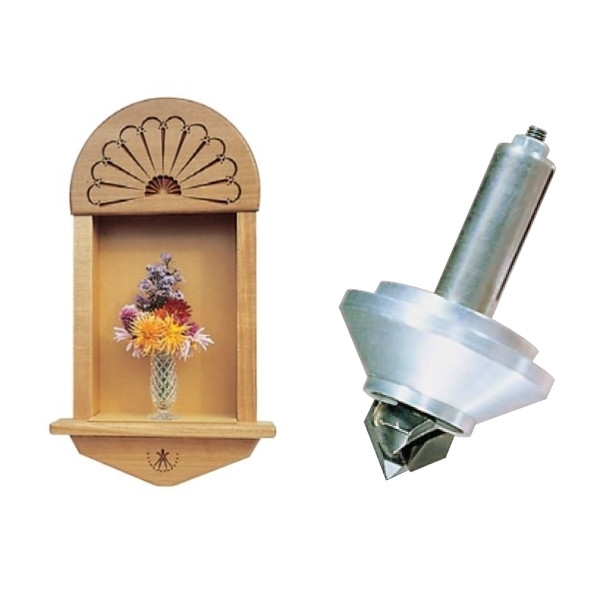

працює? Весь «секрет» у спеціальній конструкції 3D Гравірувальної Фрези, яка працює за спеціальним
гравіюванням шаблонів. V-подібна фреза розташована всередині 45-градусного копіювального Конуса.
Механізм регулювання глибини фрезерування (плунжерний механізм) Вашого фрезера необхідно розблокувати,
що дасть фрезі змогу вільно переміщатися вгору-вниз, відстежуючи рівень, що встановлюється шаблоном. Чим ширша
копіювальний проріз у шаблоні, тим нижчий опускається фреза, виробляючи ширше та глибше V-подібніше
фрезерування. А у вузьких частинах прорізу фреза підіймається і слід стає тоншим. Це здається простим, але
саме так це і є (ось чому ця система запатентована в усьому світі)!
Що необхідно, щоб почати працювати
• 3D Гравіювальна Фреза спеціальної конструкції Арт. RCS-BIT8
• Гравіювальний шаблон (проєкт) Арт. RCS-302
• Проста утримувальна рамка для шаблону App. RCS-003, яку Ви легко зберете за докладними кресленнями, що додаються до кожного проєкту
• Ваш ручний фрезер
(Важно: Необхідно, щоб база Вашого фрезера дала змогу встановити фрезу діаметром 47,6mm. Якщо ні, то Вам буде необхідно
зробити додаткову підкладку, щоб мати можливість працювати такою фрезою)

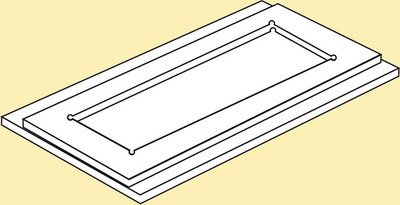

1. Зафіксуйте утримувальну рамку на Вашій заготівці.

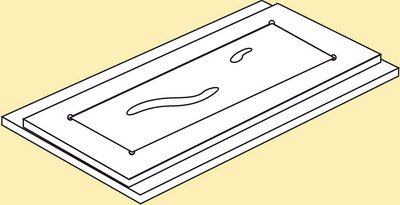

2. Вкладіть шаблон у рамку.

3. Занурте фрезу в найширшу частину прорізу шаблону та зробіть фрезерування.

Плунжерний механізм фрезера має бути розблокований, щоб фреза могла вільно переміщатися вгору та вниз.
Чим ширший копіювальний проріз, тим нижче опускається фреза і, відповідно, глибше та ширше слід фрези.
У вузьких місцях прорізи, навпаки, фреза підіймається й залишає тонший слід.

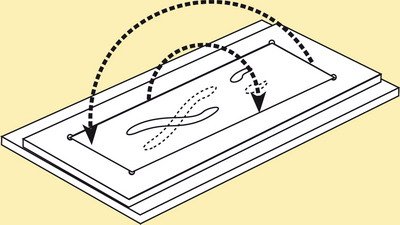

4. Не змінюючи положення утримувальної рамки, переверніть шаблон і зробіть фрезерування ще раз.
Деякі шаблони можуть бути перекладені 2 або 4 рази, залежно від складності проекту.

5. Дістаньте шаблон і зніміть рамку — все готово!

2). Гравіювальний шаблон "Класика" Арт. RCS-302 - 1 шт.
3). Проста утримувальна рамка для шаблону App. RCS-003 - 1 шт.
Гравіювання фасадів і панелей

Ці проєкти ідеальні для фасадів меблів шаф, віталень, камінів або практично будь-яких плоских поверхонь.
Приблизний час оброблення — 5 хвилин.
Малюнок | Опис |
Розміри |
Кількість шаблонов |
Номер по каталогу |
![]() |
A | Класика | 440 х 185 | 2 | RCS-302 | |
B | Флорентина | 415 х 170 | 2 | RCS-304 | |
C | Каскад | 365 х 210 | 1 | RCS-305 | |
D | Рим | 375 х 200 | 1 | RCS-306 | |
E | Геральдична лілія | 250 х 180 | 4 | RCS-805 | |
F | Іспанський віял | 380 х 200 | 2 | RCS-806 | |
Утримувальна рамка | RCS-003 |
А за допомогою проєктів, представлених нижче, можна підібрати прикраси деталей комодів, дверних обв'язок, поручнів, кутів у таких же стилях.
Іспанський стиль

Популярні Іспанські орнаменти — це фактично кілька форм в одному. Обидва розміри можуть бути використані для створення круглого орнаменту або окремих кутових елементів.
![]() Гравіювання повного Іспанського проекту або окремих розеток |
Опис | Розміри малюнка, мм |
Кількість шаблонов |
Номер по каталогу |
Великий іспанський віял | 400 | 1 | RCS-801 | |
Мала іспанська віяла | 200 | 1 | RCS-802 | |
Утримувальна рамка | RCS-007 |

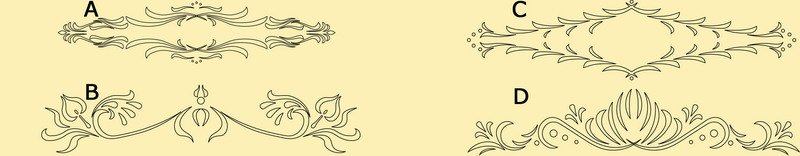

Гравіювання накладок і дверних обв'язок

Для довгих деталей і накладок створені спеціальні проєкти, що ідеально підходять для дверних обв'язок, спинок ліжок, рамок кабінетів.
Приблизний час оброблення — 4 хвилини.
Малюнок | Опис |
Розміри |
Кількість шаблонов |
Номер по каталогу |
![]() |
A | Класика | 550 х 120 | 2 | RCS-402 | |
B | Флорентина | 550 х 130 | 2 | RCS-404 | |
C | Каскад | 530 х 110 | 3 | RCS-405 | |
D | Фольклор | 550 х 110 | 3 | RCS-406 | |
Утримувальна рамка | RCS-004 |

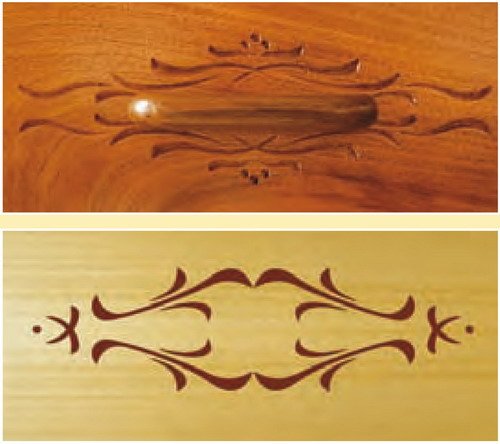

Комоди та меблеві фасади

Спочатку розроблені для меблевих фасадів, ці проєкти підходять для величезного спектра завдань: маленькі дверцята та великі фасади кабінетів, шафи й багато іншого. Вони також добре прикрасять двері та елементи обробки приміщення.
Приблизний час оброблення — 4 хвилини.
![]() |
Малюнок | Опис |
Розміри |
Кількість шаблонов |
Номер по каталогу |
A | Класика | 210 х 70 | 2 | RCS-502 | |
B | Флорентина | 195 х 85 | 2 | RCS-504 | |
C | Каскад | 250 х 65 | 1 | RCS-505 | |
D | Фольклор | 250 х 40 | 2 | RCS-506 | |
E | Рим | 190 х 65 | 2 | RCS-507 | |
F | Полум'я | 250 х 110 | 2 | RCS-510 | |
Утримувальна рамка | RCS-005 |

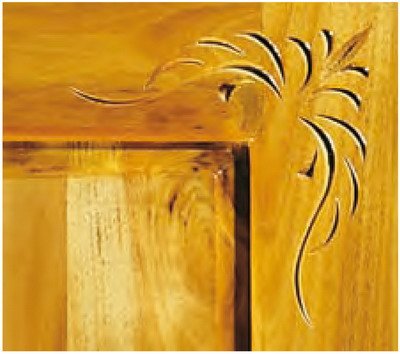

Кутові та Маленькі декоративні елементи

Малюнок | Опис |
Розміри |
Кількість шаблонов |
Номер по каталогу |
![]() |
A | Класика | 155 х 40 | 3 | RCS-602 | |
B | Флорентина | 120 х 30 | 3 | RCS-604 | |
C | Каскад | 190 х 40 | 3 | RCS-605 | |
D | Фольклор | 150 х 45 | 3 | RCS-606 | |
Утримувальна рамка | RCS-006 |

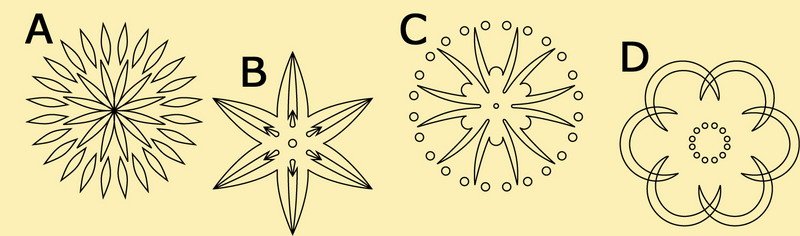

Гравіювання розеток

Ви отримуєте два шаблони за ціною одного проєкту! Кожне найменування складається з двох шаблонів для двох розмірів розетки. Це дає змогу поєднувати, наприклад, великі розетки на дверцятах кабінету з маленькими розетками на накладках або обв'язках.
![]() |
Малюнок | Опис |
Діаметри |
Кількість шаблонов |
Номер по каталогу |
A | Розетка #1 і #5 | 85 и 68 | 2+2 | RCS-701 | |
B | Розетка #2 і #6 | 88 и 70 | 1+1 | RCS-702 | |
C | Розетка #3 та #7 | 82 и 65 | 1+1 | RCS-703 | |
D | Розетка #4 і #8 | 79 и 62 | 1+1 | RCS-704 | |
Утримувальна рамка | RCS-007 |
Основні | |
---|---|
Виробник | СМТ |
Стан | Новий |
Тип верстата | Фрезерно-гравірувальний верстат |
ЧПУ | Ні |
Країна виробник | Італія |
