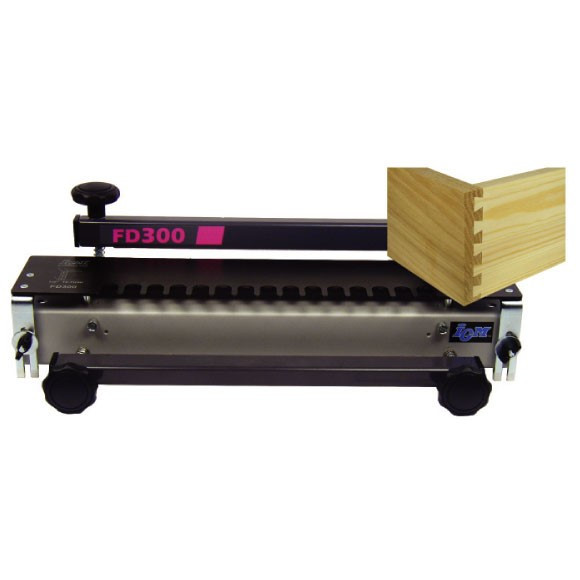

Універсальне шипорізне пристосування IGM DF300.
Шипове з'єднання ластівчин хвіст є показником майстерної роботи, проте багато столярів
не використовують його через його складність. Шипорізне пристосування DF300 — чудове рішення для
точного та швидкого виготовлення справжнього з'єднання ластівчин хвіст або іншого шипового з'єднання.
З прецизійними шаблонами та фіксаторами робота стає елементарною: просто притисніть заготівки
до попередньо встановлених стопорів, встановіть необхідний виліт фрези та можна розпочинати фрезерування.

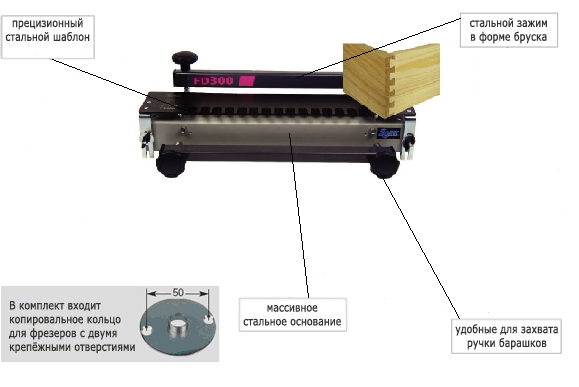

Це шипорізне пристосування повністю виготовлене зі сталі: корпус, шаблони та затискач — все зроблено
для ідеального закріплення, що запобігає перекосу або зсуву, оброблюваних одночасно деталей.
Для виконання цього завдання IGM (Чехія) пропонує використовувати шипорізне пристосування
DF300, що забезпечує точність і швидкість виготовлення шипового з'єднання "ластівчин хвіст".
Призначення:
Пристосування для фрезерування шипів DF300 призначене для створення кількох типів шипових
з'єднань — глухих і відкритих шипів "ластівчин хвіст", відкритих ящикових шипів — з різними
параметрами за шириною та глибиною шипання. Максимальна ширина заготівки = 305 мм

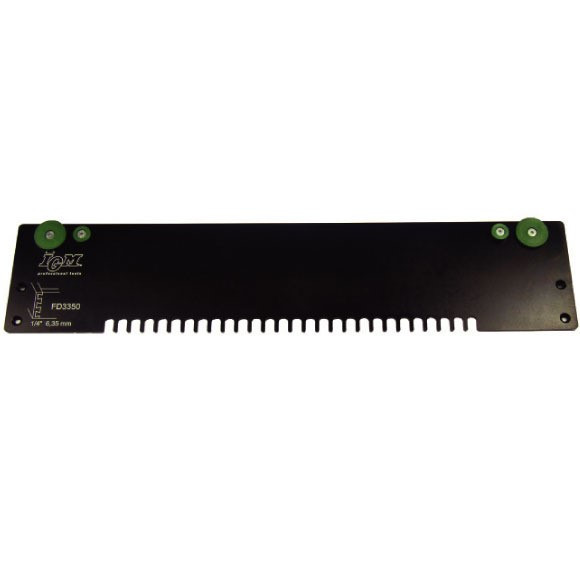

DF300 комплектується шаблоном для глухе з'єднання "ластівчин хвіст"
Відповідним копіювальним кільцем, які дають змогу працювати з максимальною шириною заготівки 305 мм за товщини від 11 до 25 мм.

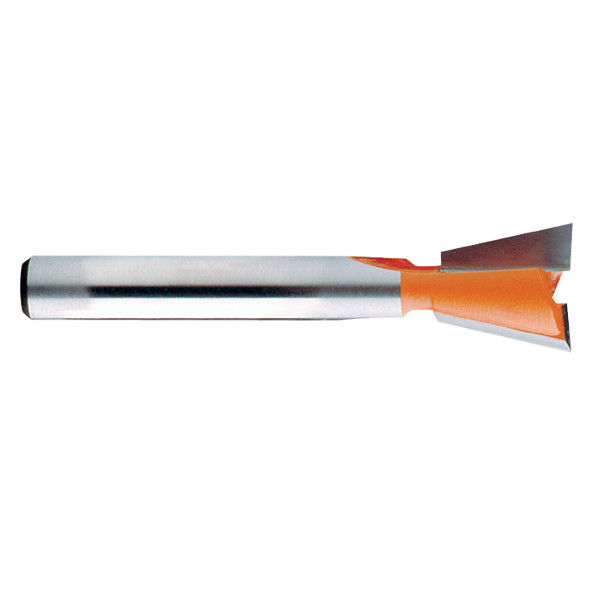

З комплектним шаблоном використовуються фрези* для фрезерування шипа "ластівчин хвіст":
D=12,7 x 12,7 мм хвостовик = 8 мм
* можна придбати додатково, у вартість базового комплекту не входять.

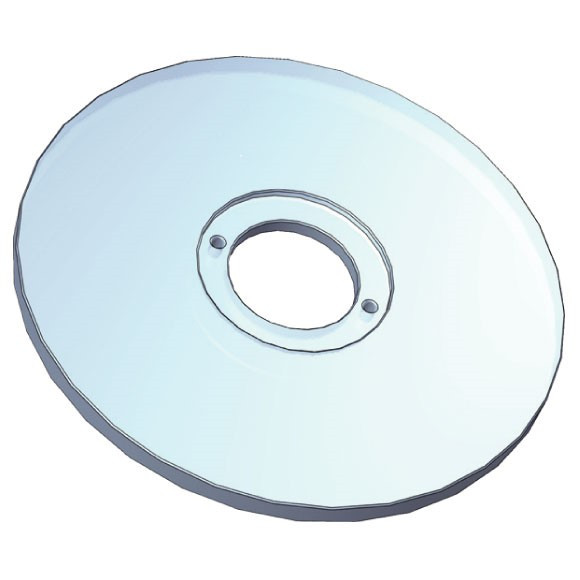

Якщо відстань між кріпильними отворами для встановлення копіювального кільця на використовуваному фрезері відрізняється від 50 мм, то додатково може знадобитися універсальна базова підошва FRB170*, яка монтується на будь-який ручний фрезер і передбачає встановлення копіювального кільця:
* можна придбати додатково, у вартість базового комплекту не входять
Додатково до пристосування DF300 можуть бути придбані шаблони та копіювальні кільця для фрезерування іншого розміру глухи "ластівчин хвіст",
відкритих прямих ящикових шипів двох типорозмірів і наскрізних шипів "ластівчин хвіст" двох типорозмірів:

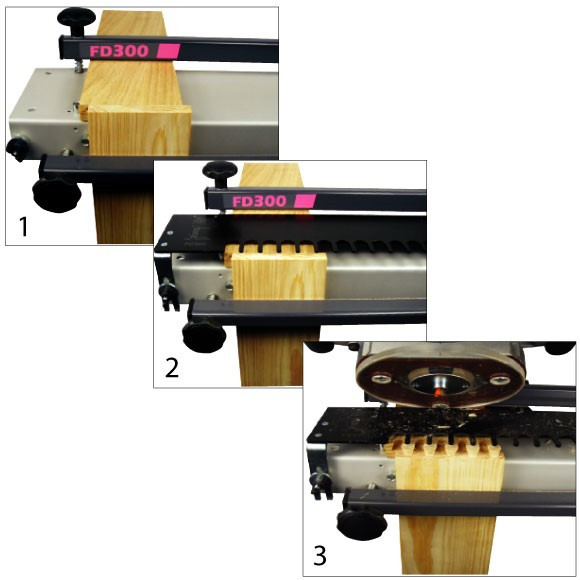

Порядок роботи за допомогою шипомрізного пристосування DF300
1. Встановлення та притискач заготівок. 2. Встановлення та фіксація шаблону. 3. Фрезерування пазів.
Основні | |
---|---|
Виробник | IGM |
Країна виробник | Чехія |
Стан | Новий |
Тип верстата | Шипорізний |
- Ціна: 9 360 ₴
