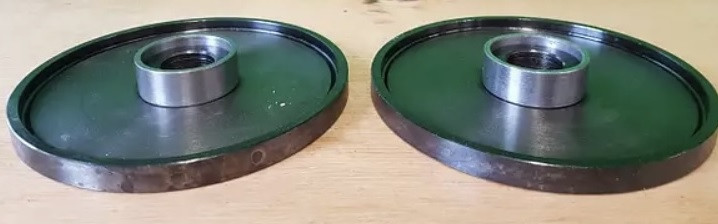

Кільця для точного виставлення ножів у фугальних фрезах

Комплект установних кілець забезпечує швидке, точне та рівномірне фіксовані  під час встановлення

фугальних  і строгих ножів у корпусах, у яких передбачена наявність пружин!!

Простота використання та точність виготовлення  кілець (тільки токарні роботи забезпечують повну

симетричність виробів) істотно скорочує витрати часу на перевстановлення ножів.  Абсолютно

симетричні кільця надійно фіксують строгі ножі, рівномірно від центру (осі) фрезерної

головки.

На відміну від магнітних пристосувань для виставлення ножів, це кільце  використовуються  не тільки

на сталевих корпусах,  але  і на фрезах, виготовлених із легкого сплаву.

Принцип роботи:

- встановлюємо в посадкові пази фрезерної головки строгі ножі;

— трохи "утоплюємо"  їх, і щоб пружини не виштовхували їх назовні та фіксуємо з поміччю скотчу, малярної

    стрічки...;

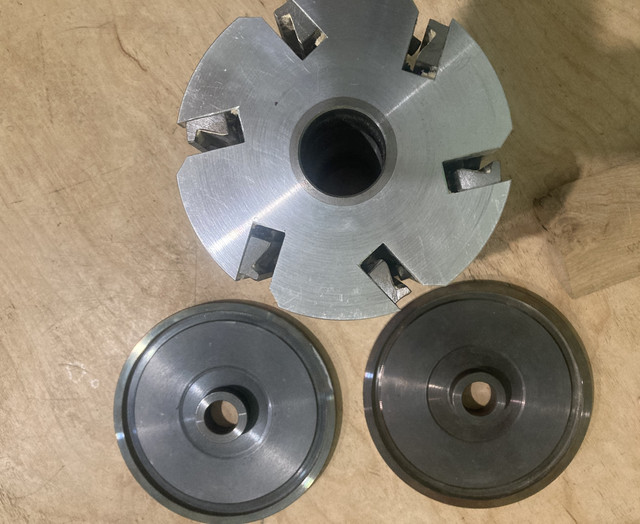

- вставляємо установлювальні кільця в посадкові отвори  з двох сторін фрезерної головки до упору — пахощів

   фіксації ножів  стрічкою, ножі вільно заходять у внутрішній діаметр фланців;

-  переконаєвшись, що фланці без перекосу зафіксовані в посадкових отворах, прибираємо фіксацію ножів — пружини

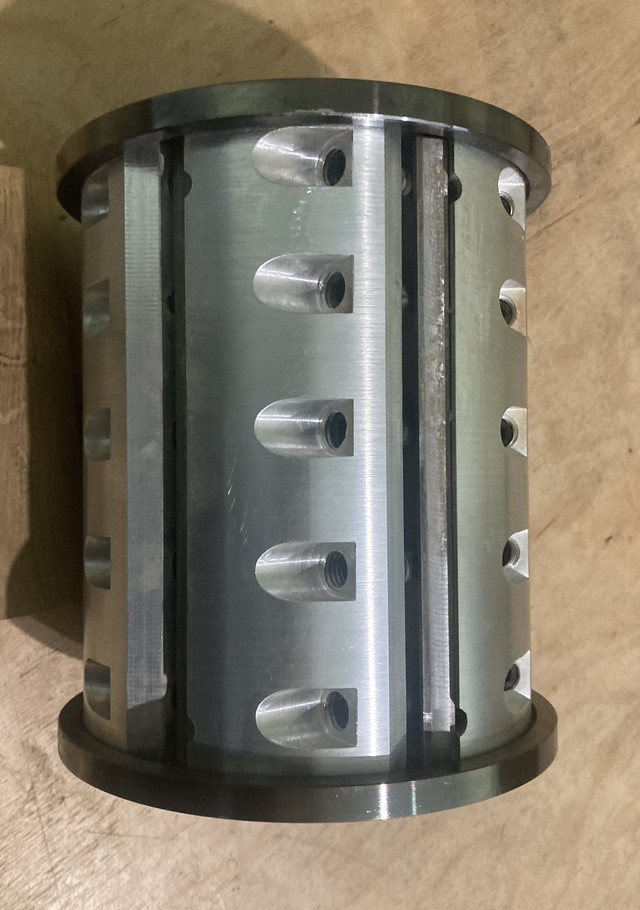

   знизу "виштовхують" ножі назовні, і вони впираються у внутрішній діаметр фланця обох кілець.

- завдяки точності виготовлення та симетричності кілець, ножі фіксуються у двох крайніх точкових

   рівномірно   от центру (осі) фрези;

-  у зафіксованому положенні ножі остаточно затискаються клинами гвинтовим кріпленням — фреза готова до роботи.

Комплектація й параметри  постачання:

Кільце металеве 125 мм х 40 мм (сталь 45) — 2 шт.;

D=125 мм — відповідає робочому діаметру фрези по ножах;

d1 = 40 мм — відповідає діаметру посадкового отвору фрезерної головки.

Можливе виготовлення кілець під інші розміри зовнішнього (D) і посадкового (d1)  діаметрів!
