Шипорізне пристосування для шипового з'єднання "ластівчин хвіст" 600 мм

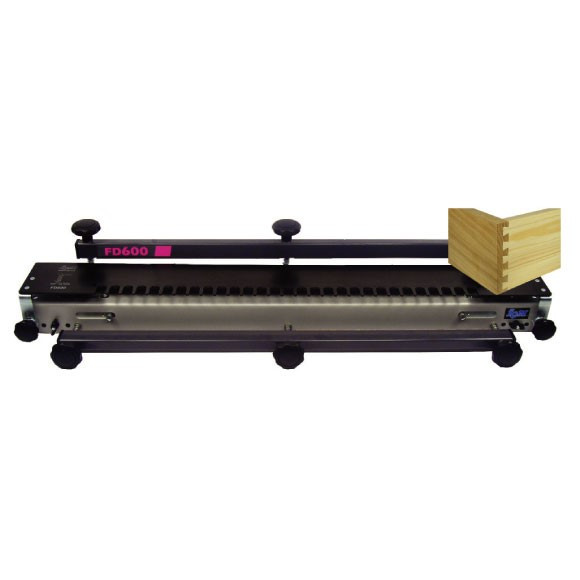

Універсальне шипорізне пристосування IGM FD600.

Шипове з'єднання ластівчин хвіст є показником майстерної роботи, проте багато столярів

не використовують його через його складність. Шипорізне пристосування DF600 — чудове рішення для

точного та швидкого виготовлення справжнього поєднання ластівчин хвіст або іншого шипового з'єднання.

З прецизійними шаблонами та фіксаторами робота стає елементарною: просто притисніть заготівки

до попередньо встановлених стопорів, встановіть необхідний виліт фрези та можна розпочинати фрезерування.

Це шипорізне пристосування повністю виготовлене зі сталі: корпус, шаблони та затискач — все зроблено

для ідеального закріплення, що запобігає перекосу або зсуву, оброблюваних одночасно деталей.

Для виконання цього завдання IGM (Чехія) пропонує використовувати шипорізне пристосування

DF600, що забезпечує точність і швидкість виготовлення шипового з'єднання "ластівчин хвіст".

Призначення:
Пристрій для фрезерування шипів DF600 призначений для створення кількох типів шипових

з'єднань — глухих і відкритих шипів "ластівчин хвіст", відкритих ящикових шипів — з різними

параметрами за шириною та глибиною шипання. Максимальна ширина заготівки = 610 мм.

DF600 комплектується шаблоном для глухе з'єднання "ластівчин хвіст"

Відповідним копіювальним кільцем, які дають змогу працювати з максимальною шириною заготівки 610 мм за товщини від 11 до 25 мм.

З комплектним шаблоном використовуються фрези* для фрезерування шипа "ластівчин хвіст":

D=12,7 x 12,7 мм  хвостовик = 8 мм

* можна придбати додатково, у вартість базового комплекту не входять.

Якщо відстань між кріпильними отворами для встановлення копіювального кільця на використовуваному фрезері відрізняється від 50 мм,

то додатково може знадобитися універсальна базова підошва FRB170*, яка монтується на будь-який ручний фрезер і

передбачає встановлення копіювального кільця:

* можна придбати додатково, у вартість базового комплекту не входять

Додатково до пристосування DF600 можуть бути придбані шаблони та копіювальні кільця для фрезерування іншого розміру глуватої шипи "ластівчин хвіст",

відкритих прямих ящикових шипів двох типорозмірів і наскрізних шипів "ластівчин хвіст" двох типорозмірів:

Порядок роботи за допомогою шипомрізного пристосування DF600

1. Встановлення та притискач заготівок.     2. Встановлення та фіксація шаблону.    3. Фрезерування пазів.
